résistance plongeante

[Raphael40]

Bonjour à tous
je suis nouveau sur le forum, je demande pardon aux modos si ma question est placée au mauvais endroit :
je rénove une rowenta doppelfilter et la résistance plongeante est HS ( défaut d'isolation ).
je cherche des adresses aptes à la refabriquer, ou eventuellement une d'occasion.

merci d'avance pour toute aide
a bientot pour la suite des travaux ( et les photos quand j'aurai trouvé ccomment faire lol )
Raphael

[andrea]

Hello Raphaël soit le bienvenu sur le forum.
C'est vraiment pas évident à trouver ce genre de pièce détachée car la machine c'est plutôt du consommable..
Rowenta avant guerre était une très grande marque de pro, mais c'était avant...
Elle est tombée dans le groupe Seb ou Moulinex faut vérifier si tu peux trouver un équivalent de résistance...
Bonne continuation

[geof073]

Bienvenue

Aurais-tu les caractéristiques techniques et des photos de cette résistance ?

[Raphael40]

bonsoir
merci pour vos réponses. c'est uen resistance 230v/1500w dont voici une photo

d'avance merci

[geof073]

Merci pour les photos..

C'est en effet assez spéciale comme résistance.. je pensais t'orienter vers ce genre de résistance qui sont cintrable à souhait, mais je ne sais pas comment tu pourrais l'intégrer à ta machine

Je met le lien qui peux te servir pour les idées :
http://www.ebay.co.uk/itm/HE2415-24-2-F ... 1e61bbc96c

[gonzo13sam]

Bonjour et bienvenue,


[quote="andrea"
C'est vraiment pas évident à trouver ce genre de pièce détachée car la machine c'est plutôt du consommable..[/quote]


Bon,après,je pense que nous étions un paquet à penser aux machines en vente en grande surface

Superbe machine que tu as là

Tu as un seul plot sur l'élément ?

[Raphael40]

merci pour le lien, c'est à etudier ( je pensais en effet, dans le meme genre d'idée, récuperer au boulot du fil chauffant et le glisser dans un tube que je ceintrerai )

gonzo, l'extremite est un gros tube fileté, d'ou sortent les 2 fils noyés dans de la résine. la machine date des années 50. refabriquer un raccord étanche ne me serait pas difficile à ce niveau

[Raphael40]

je viens de commander, ça me plait bien et ça va le faire proprement. je posterai des images de l'operation; il me faut boucher le trou d'origine et percer le couvercle pour les raccords étanches. pas trop difficile
merci pour votre aide efficace

[andrea]

Hello
Rhaaa je me suis fait avoir
Le filament est noyé dans une poudre dispersante thermiquement qui l'empêche aussi de toucher le cuivre protecteur.
C'est une vieille fille avec ses organes fatigués comme les thermostat et sécurité. Avant une mise en route il va falloir les sécurisés.
ciao

[Raphael40]

avant restauration, j'avais fait un essai, tout marchait nickel. etanchéité, régulation, isolation, c'était correct. à reprendre bien sur pour la sécurité et la fiabilité, mais c'était correct.
c'est ce redémarrage qui n'a pas du plaire à la résistance ...
après avoir tout repeint, briqué, poli, refait toute la plomberie et le cablage, j'avais les boules que ça ne marche plus ! alors ça marchera coute que coute
le support mural est gris d'origine, je l'ai repeint en noir satiné, ça fait mieux ressortir le chrome.

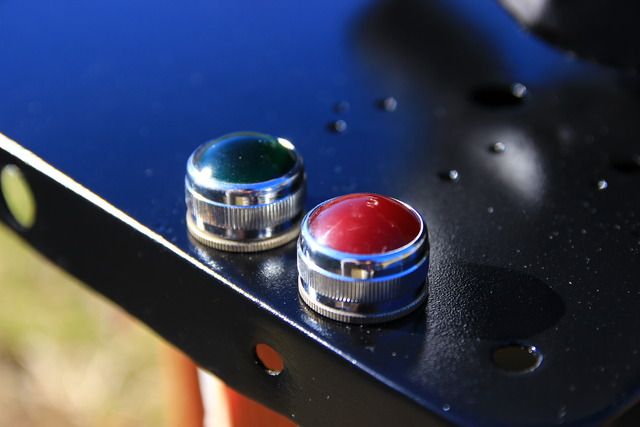

j'ai ajouté des voyants Dialco ( industrie, aviation des année 50/60 ).

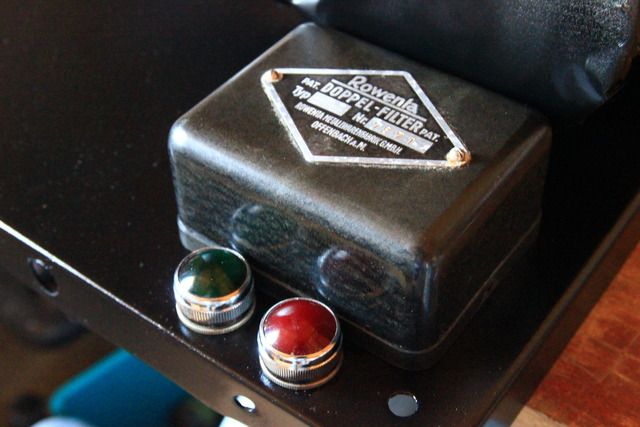

le régulateur d'origine fonctionne à merveille, ouf ! ( regulation de pression, avec capsule à mercure ).
l'alim passe par un relais statique.
toute la plomberie passe derriere et c'est alimenté directement, ce sera raccordé une fois installé au mur.
en tout cas, c'est beau a voir fonctionner avec l'injection de vapeur dans le bocal.

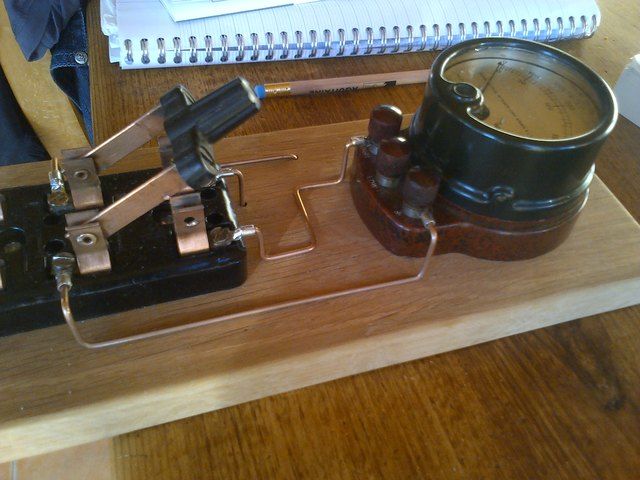

a coté, il y aura un panneau d'alimentation électrique home-made ;

[geof073]

Beau travail, bravo

[andrea]

Hello
Fait attention avec ces vieux systèmes, même si ils semblent bien fonctionné...
Le basculement de l'ampoule à mercure est géré par la dilatation d'un gaz ou liquide (je ne connais pas ton modèle) et qu'une fuite surviens par la suite hors de ton attention; le manque de poussée de dilatation enclenche l'ampoule en mode ON à l'infini... Sans système de secours ultime au cas ou ,genre sécurité thermique au contact moderne réglée a 130° de déclenchement,il est dangereux d'utilisé ces vieilles mécaniques; même super jolie refaites

[geof073]

C'est vrai qu'un petit clixon caché, branché en série ne coûte pas cher par rapport à la sécurité apporté. Excellente idée Andrea.

[andrea]

Thank
J'ai pas hésité une seconde à percé mes vieilles machines pour les rendrent hyper sécurisées
C'est des appareils à l'époque sans terre,ça dépendait de la conductibilité de votre corps quand la résistance était à la masse...
Et encore moins pour tout les fabricants de cette époque la notion de "dernière chance" avec ces sécurités thermique que nous avons de nos jours dispo.
Que le rêve doux c'est de sortir le coucou de la grange du pépé et de le refaire comme à l'origine car il devait volé comme ça il y a 90 ans donc il n'y pas de problème; mais... à l'époque pépé n'avait pas de parachute,il faut en prendre un avant le décollage sur l'avion en toile 90 ans après?
ciao

[Raphael40]

comme ce modèle date des années 50, il y a un circuit terre. la cuve est aussi dotée d'une soupape de sécurité. j'ai révisé le régulateur entièrement mais je comptais en effet le doubler
