Messagepar jmequipe » Dim Jan 23, 2011 4:50 pm

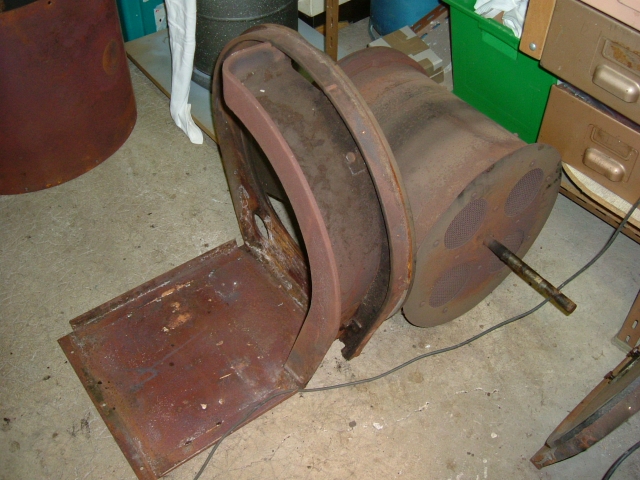

L'avant et l'arrière sans le tambour de cuisson , la plaque acier reliant les deux en partie basse
( ou on voit des trous ) sera changée . les résistances étaient fixées sur cette plaque .
En dessous des trous , la tôle était ajourée ( pour les modèles électriques , un cache venait
combler cet espace , au gaz : cache inutile car il faut de l'aération ! )


la face avant (nue) à décaper entièrement .

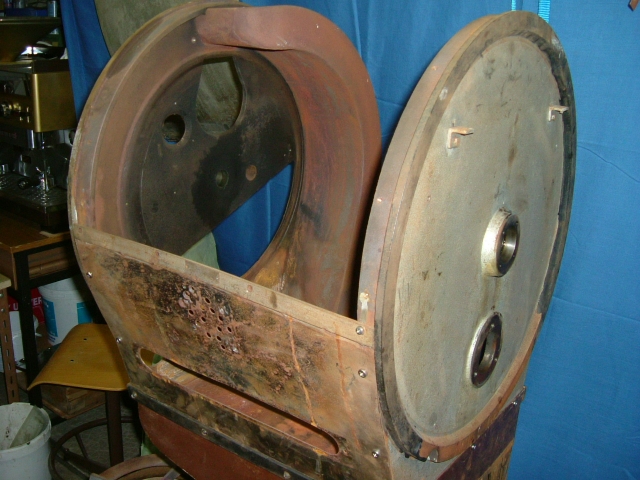

le tambour ( remarquez sur l'arrière un fin grillage , le flux l'air chaud rentre par cette voie et
les grains ne peuvent pas passer par ces fines mailles )

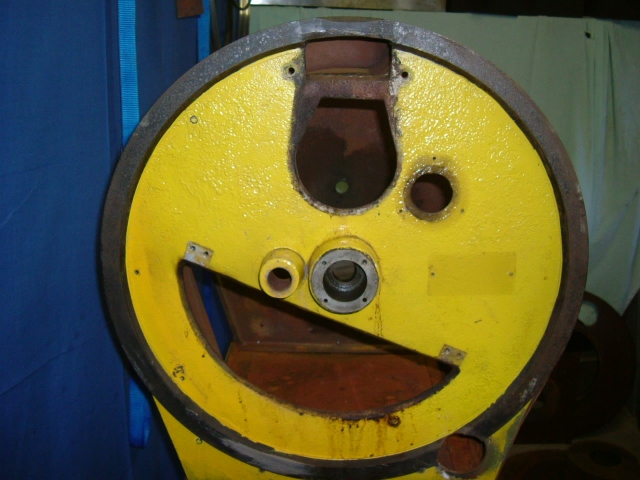

A côté, la face avant ( la partie en toboggan sert à évacuer les gaz ainsi que les pellicules )

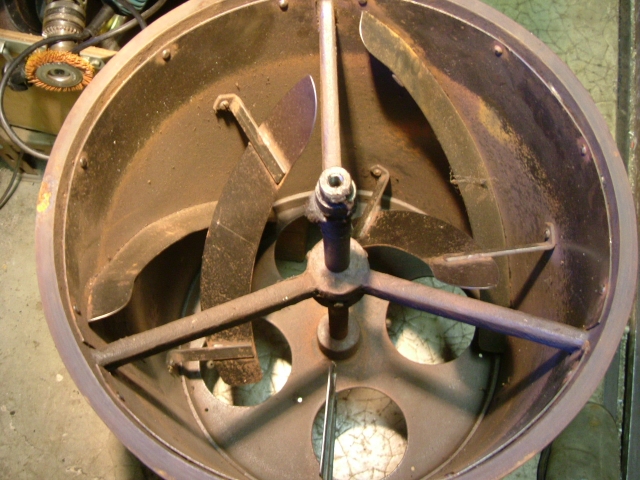

L'intérieur du tambour , on voit bien les ailettes pour un bon brassage uniforme des grains


A suivre...
